Cтанки для обработки фланцев фирмы CLIMAX (США)

Компания «CLIMAX», мировой лидер в производстве мобильных станков для механической обработки, предлагает наряду с расточным и наплавочным оборудованием, широкую гамму различных мобильных станков и устройств для восстановления фланцев и шиберных задвижек трубопроводной арматуры, предохранительных клапанов и запорных вентилей, а также портативные фрезерные станки и мобильные токарные станки для обработки несъемных валов.

Станки для обработки фланцев.

Восстановить поверхность фланца либо прорезать паз на фланце, подготовить места под уплотнение, снять фаски под сварку и многое другое - все это Вы можете с уверенностью выполнить непосредственно на месте нахождения арматуры. Парк станков для обработки фланцев включает

моделей диаметром от 25 мм до 3050 мм.

Характерной особенностью всех без исключения станков является их очень несложная установка на обрабатываемом изделии.

Малогабаритные станки могут быстро крепиться на обрабатываемом изделии благодаря встроенным оправкам. Более габаритные станки монтируются с использованием отдельных опор либо стоек и фиксаторов, к которым крепится непосредственно станина станка.

Все станки выполнены на базе жестких станин с сочленениями, рассчитанными на тяжелые условия работы, узлы смазки-герметичные,а компактные приводы исполнены соптимальным соотношением вес/мощность.

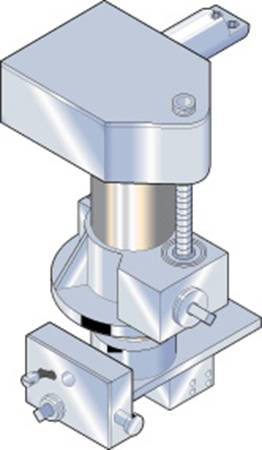

	Модель FF 1000 – внешнее крепление на фланце. Обрабатывает фланцы диаметром от 50 мм 305 мм. Комплектуется токарной головкой диаметрами 200 мм или 300 мм. Постовляемые монтажные раструбы или пластины адаптера позволяют осуществлять монтаж станка на внешнем диаметре фланца за 30 мин. Или даже меньше. Силовой модуль использует пневматический двигатель мощностью 0,91 кВт с понижающим редуктором для обеспечения значительного вращающего момента на инструментальной головке. Автоматическая радиальная подача осуществляется от центра до внешнего края фланца. Вертикальная подача (25 мм), оснащена ручным приводом (по желанию заказчика электрическим), все силовые модули исполнены с применением подшипников, рассчитанных на жесткие условия работы и в герметическом по смазке исполнении.

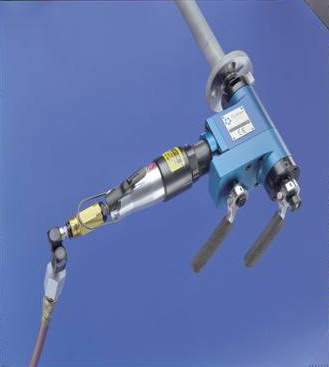

	Модель FF 2000-внутреннее крепление на фланце. Обрабатывает фланцы диаметром от 25 мм до 65 мм с использованием головки специальной формы. Специальный инструмент для снятия фасок, скосов и цековочный инструмент поставляется дополнительно. Станок является идеальным оборудованием для обработки малых фланцев в ограниченном пространстве. Станок реверсивный. Подача составляет около 0,13 мм на оборот. Используется пневматический привод с двигателем мощностью 0,7 кВт, в состав которого входит контроллер масла и воздуха. Три сердечника обеспечивают надежную самоцентрирующуюся установку станка внутри труб от 25 мм до 50 мм. Вес станка-6,4 кг.

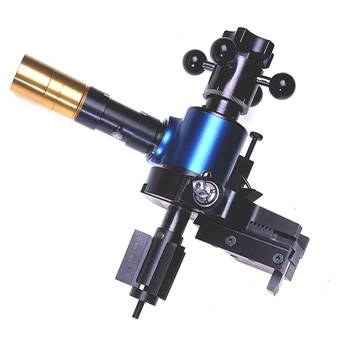

	Модель FF 3000 - внутреннее крепление на фланце. Обрабатывает разновысокие поверхности фланцев диаметром от 38 мм до 305 мм. Поставляемая по отдельному запросу головка снимает фаски труб диаметром от 38 мм до 160 мм по внешнему диаметру. Специальная система быстрого съема позволяет мгновенно переключаться со снятия фасок на обработку фланцев. Станок с низким профилем, компактный, весом всего 16 кг устанавливается на изделие менее чем за 10 мин с использованием самоцентрующегося держателя кулачкового типа, который крепится вручную. Станок оснащен независимой системой подачи по двум осям. Используется пневматический привод с двигателем мощностью 0,6 кВт, в состав которого входит контроллер масла и воздуха. В комплект поставки включаются 2 торцовочных наконечника и чемодан для переноса оборудования.

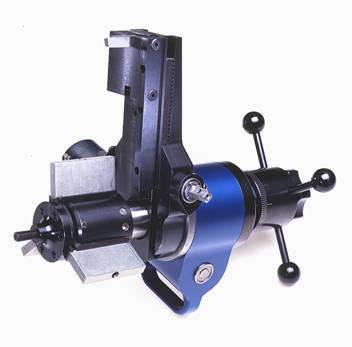

	Модель FF 4000 - внутреннее крепление на фланце. Обрабатывает разновысокие поверхности фланцев диаметром от 75 мм до 480 мм. По отдельному запросу поставляется головка для снятия внешних фасок труб диаметром от 90 мм до 325 мм. Специальная система быстрого съема позволяет мгновенно переключаться со снятия фасок на обработку фланцев. Станок с низким профилем, компактный, весом всего 26 кг устанавливается на изделие менее чем за 10 мин с использованием самоцентрующегося держателя кулачкового типа, который крепится вручную. Станок оснащен независимой системой подачи по двум осям. Используется пневматический привод с двигателем мощностью 1,08 кВт, в состав которого входит контроллер масла и воздуха. В комплект поставки включаются 2 торцовочных наконечника и чемодан для переноса оборудования.

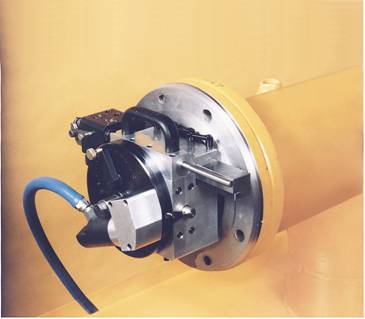

	Модель FF 5000 – внутреннее крепление на фланце. Обрабатывает фланцы диаметром от 130 мм до 610 мм. Легкое зажимное устройство с 4 кулаками позволяет установить и произвести центрирование станка менее чем за 12 мин на внутренней поверхности фланца диаметром от 130 мм до 460 мм. Станок крепится на теле фланца с помощью лишь одного затяжного болта. Низкий профиль обеспечивает возвышение станка над поверхностью фланца всего на 190 мм. Автоматические реверсивные радиальная и осевая подача являются регулируемыми за счет использования единственного селектора режимов, который находится на торце станины станка в безопасном для оператора месте.

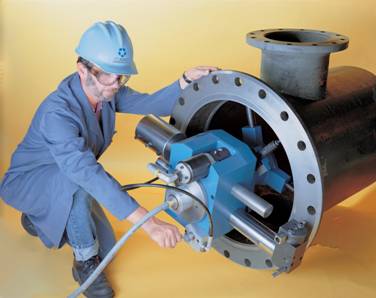

	Модель FF 6000 – внутреннее крепление на фланце. Обрабатывает фланцы диаметром от 355 мм. до 1070 мм., либо до 1525 мм., с использованием дополнительного оснащения. Индивидуально регулируемые 8 кулачков позволяют быстро установить зажимное устройство на внутреннюю поверхность фланца и произвести жесткую центровку станка. С помощью станка осуществляется также подготовка поверхностей под сварку, обработка фасок и т.п. Для этого используется установленная с помощью шарнирного соединения инструментальная головка, вращающаяся под углом 45° в любом направлении. Гладкая, точная обработка достигается благодаря тяжелым вращающимся направляющим, которые четко сбалансированы относительно центра, а также использованию подшипников шпинделя, рассчитанных на жесткие условия эксплуатации. Пневматический двигатель мощностью 1,09 кВт и понижающий редуктор обеспечивают момент 798 Нм.

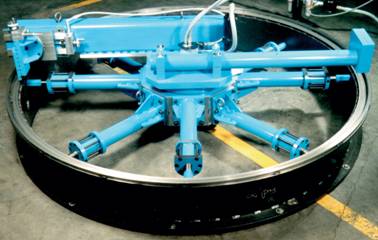

	Модель FF 8000 – внутреннее / внешнее крепление на фланце. Обрабатывает фланцы диаметром от 760 мм до 3050 мм. Переносной станок для обработки фланцев больших диаметров устанавливается непосредственно на вертикально расположенную арматуру, как сверху, так и снизу, горизонтально расположенную - как снаружи, так и изнутри. Система для внешнего крепления поставляется по отдельному запросу Заказчика. Все направляющие являются подвижными и выполнены в виде «ласточкиного хвоста» - для легкого позиционирования. Для обеспечения высокого качества обрабатываемой поверхности станок тщательно сбалансирован. Для продольного и поперечного перемещения используются два пневматических двигателя мощностью по 1,09 кВт. По запросу Заказчика станок может быть укомплектован гидравлическими двигателями. Дополнительными приспособлениями являются шлифовальные и полированные головки, различные приспособления для монтажа станка и пр.
